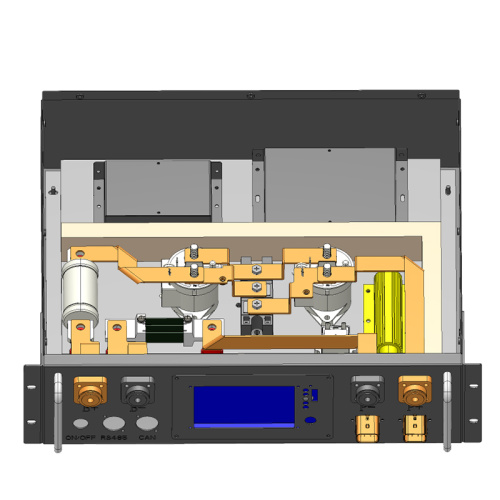

JBD 1000V 고전압 배터리 관리 시스템

$400-1000 /Bag/Bags

최소 주문량:

1 Bag/Bags

지금 연락

제품 설명

제품 속성

모형: V2

상표: 지비드

포장 및 배송

판매 단위	:	Bag/Bags
다운로드	:

The file is encrypted. Please fill in the following information to continue accessing it

BMS 생산 공정



제품 설명

고전압 전원 BMS : 배터리에서 외부 전력 모듈 대 DC-DC

고전압 배터리 관리 시스템 (HV BMS)의 안전하고 안정적인 작동에는 안정적인 전원이 필수적입니다. JBD에서는 모두 전원을 지원합니다

방법 :- 외부 전력 모듈 (AC 또는 저전압 DC 입력)

-DC-DC 모듈 (배터리 팩에서 직접 전원)

각 방법에는 응용 프로그램 및 설계 환경 설정에 따라 고유 한 장점이 있습니다.

방법 1 : 외부 전력 모듈

외부 전력 모듈은 BMS 및 릴레이 제어 시스템에 분리되고 안정적인 저전압 전력 (일반적으로 12V 또는 24V)을 제공합니다. 이 모듈은 배터리 팩 자체와 분리되어 있습니다.

장점

• 배터리에서 완전히 분리됩니다

배터리 팩이 완전히 방전되거나 결함 조건 하에서도 시스템 시작 및 작동을 보장합니다.

• 유지 보수 및 테스트가 더 쉽습니다

배터리 시스템을 활성화하지 않고도 전원을 공급할 수 있으며 테스트, 유지 보수 또는 펌웨어 업데이트에 이상적입니다.

•보다 안정적인 전원 공급 장치

외부 모듈은 배터리 전압 변동의 영향을받지 않으므로 BMS의 일관된 성능을 보장합니다.

단점

• 하나 이상의 구성 요소를 추가합니다

캐비닛의 공간과 추가 배선이 필요합니다.

• 추가 설정이 필요합니다

AC 또는 외부 저전압 DC 입력 (예 : 12V 전원 공급 장치)에 연결해야합니다.

방법 2 : 배터리의 DC-DC 모듈

이 방법은 고전압 DC-DC 컨버터를 사용하여 배터리 팩 (예 : 100V – 400V)에서 BMS 및 제어 회로에 필요한 12V/24V 로의 스텝 다운 전압을 사용합니다.

장점

• 소형 디자인

별도의 전원 모듈이 필요하지 않아 공간을 절약합니다. 모든 전원은 배터리 자체에서 나옵니다.

• 완전히 자체적 인 시스템

시스템은 전적으로 자율적입니다. 배터리에 전압이 있으면 BMS 전원이 켜집니다.

• 외부 배선을 단순화했습니다

외부 전력 입력이 필요하지 않음-원격/오프 그리드 환경에 쉽게 설치할 수 있습니다.

단점

• 배터리가 완전히 비어있을 때 전원을 켤 수 없습니다

배터리 전압이 너무 낮게 떨어지거나 0V에 도달하면 외부 충전이나 점퍼 없이는 BMS가 활성화 될 수 없습니다.

• 컨트롤 박스 내부에서 더 많은 열

DC-DC 모듈은 상자 내부에 추가 열이 생성되어 더 나은 환기가 필요합니다.

• 결함 조건에서 약간의 위험

배터리 결함의 경우 배터리 전원을 직접 사용하면 비상 종료 또는 오류 감지가 복잡해질 수 있습니다.

응용 시나리오 비교

Feature	External Power Module	DC-DC from Battery Pack
Startup on Empty Battery	✅ Yes	❌ No
Off-grid Suitability	�� Needs External Power	✅ Self-contained
System Integration	❌ More Components	✅ Compact Design
Maintenance & Debug Convenience	✅ Can Power Without Battery	❌ Needs Battery Voltage
Heat Management	✅ Cooler	❌ Needs Extra Ventilation
