고전압 BMS 제어 박스의 퓨즈 대 회로 차단기 : 올바른 선택은 무엇입니까?

고전압 BMS 제어 시스템에서는 안전을 보장하고 장비 또는 배터리 손상을 방지하는 데 과전류 보호가 중요합니다. 두 가지 일반적인 보호 구성 요소는 다음과 같습니다.
- 퓨즈
- 회로 차단기 (MCB/MCCB/ACB)

둘 다 결함이나 과부하 중에 전류를 방해하는 목적을 수행하지만 다르게 행동하며 올바른 선택은 시스템 설계 및 응용 프로그램에 따라 다릅니다.

퓨즈 란 무엇입니까?

퓨즈는 전류가 정격 임계 값을 초과 할 때 회로를 파괴하도록 설계된 희생 장치입니다. 내부적으로 녹고 불이 나면 교체해야합니다.

장점 :

• 빠른 응답 시간
민감한 전자 제품을 서지 및 단락으로부터 보호하는 데 탁월합니다.
• 간단하고 비용 효율적입니다
일반적으로 차단기보다 저렴하며 소형 시스템에 이상적입니다.

제한 사항 :

• 일회성 사용
각 결함 이벤트 후에 교체가 필요합니다.
• 재설정 할 수 없습니다
서비스 중에 시스템 가동 중지 시간이 길어질 수 있습니다.

회로 차단기 란 무엇입니까?

회로 차단기는 전류가 설정 값을 초과 할 때 자동으로 트립되는 재사용 가능한 보호 장치입니다. 결함이 지워진 후에 재설정 할 수 있습니다.

장점 :

• 재사용 가능하고 재설정 가능
결함이 해결되면 차단기를 수동으로 재설정 할 수 있습니다.
• 자주 액세스하기에 편리합니다
수동 켜기/끄기 스위칭 또는 빠른 진단이 필요한 시스템에 이상적입니다.

제한 사항 :

• 고속 서지에 대한 반응이 느려집니다
섬세한 전자 장치를 퓨즈만큼 빨리 보호하지 못할 수 있습니다.
• 더 큰 크기와 비용
차단기는 일반적으로 퓨즈보다 부피가 높고 비쌉니다.

200a / 300A 컨트롤 박스를 선택할 수있는 것은 무엇입니까?

200a 또는 300A 작업 전류로 고전압 제어 박스를 설계 또는 소싱 할 때 보호 장치 선택은 응답 속도, 비용, 재설정 요구 및 응용 프로그램 중요도에 따라야합니다.

퓨즈 권장 사항

• 200a 작업 전류 → 250A 퓨즈 사용
• 300A 작업 전류 → 사용 350A 또는 400A 퓨즈 사용
-느린 불량 특성으로 고전압 DC 등급 퓨즈 (예 : 500VDC 이상)를 선택하십시오.

회로 차단기 권장 사항

• 200a 작업 전류 → MCCB 250A
• 300A 작업 전류 → MCCB 또는 ACB 350–400A
- 조정 가능한 열 자료 또는 전자 트립 차단기를 사용하십시오.
- DC 파괴 용량이 상용 태양열 배터리 저장 전압과 일치하도록하십시오.

JBD의 모범 사례

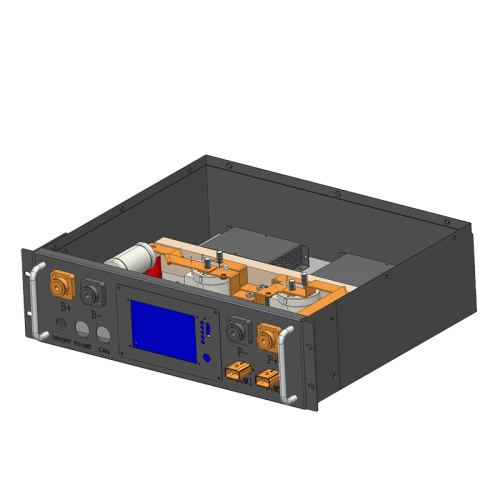

JBD에서는 고전압 제어 박스가 종종 통합됩니다.
- 퓨즈 + 회로 차단기 함께 : 빠른 보호를위한 퓨즈, 재설정 및 제어를위한 차단기.
- 대형 보호 장치 : Nuisance Trip을 피하기 위해 작업 전류 (15-25%)보다 등급이 약간 높습니다.

결론 : 퓨즈 또는 차단기?

아직 무엇을 선택 해야할지 잘 모르겠습니까? HV BMS 설정에 맞춰진 맞춤형 보호 솔루션은 JBD 엔지니어에게 문의하십시오.
