JBD 고전압 BMS 활성 균형

고전압 BMS (마스터 및 슬레이브 시스템)

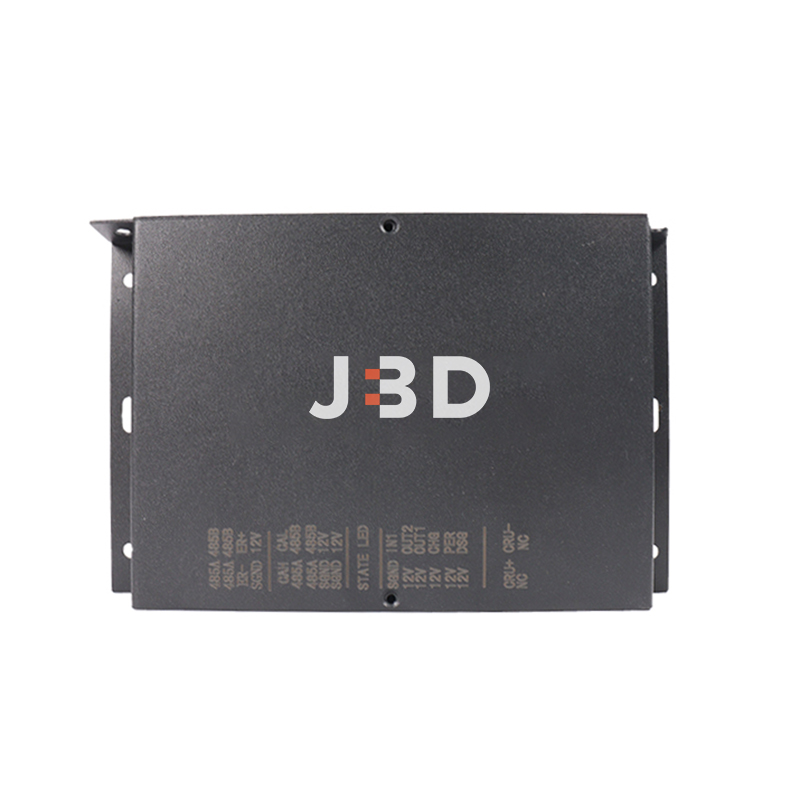

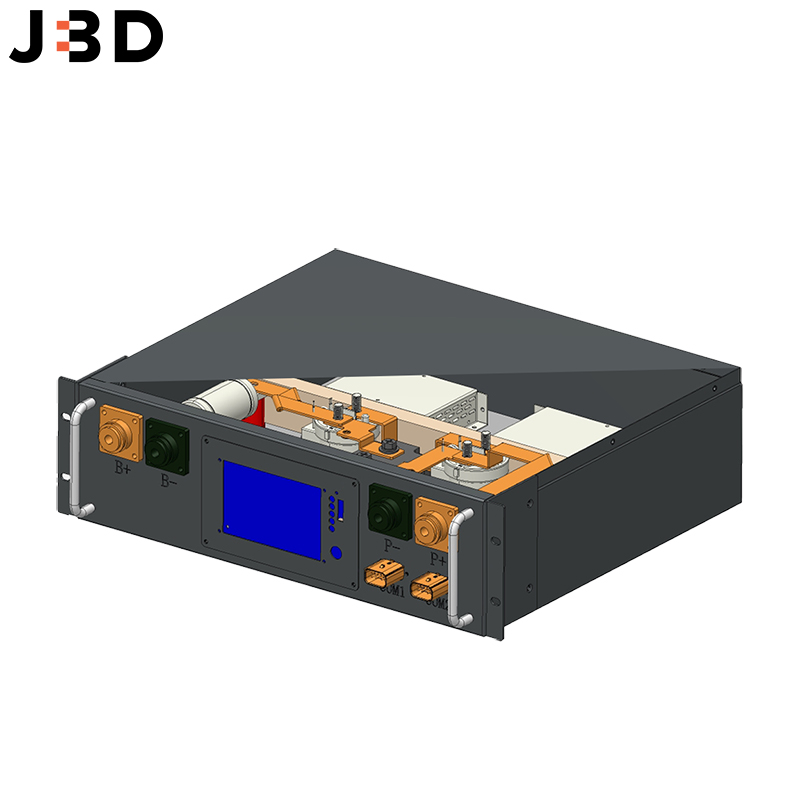

마스터 BMS (고전압 키트) 사양 :

전압 : 102V – 1000V

지속적인 현재 옵션 : 50a, 100a, 150a, 200a, 250a, 300a

배터리 셀의 용량 및 매개 변수에 따라 선택하십시오. 예를 들어, 280Ah 배터리의 200a를 선택하십시오.

대용량 릴레이 : 현재 보호보다 우수한 350A 등급.
더 높은 등급의 전류로 릴레이를 선택하는 이점 :
1. 높은 안전 마진-릴레이가 오랫동안 정격 전류의 약 80%에서 작동하는 데 이상적입니다.
2. 릴레이 수명-등급이 높은 값을 가진 릴레이는 접촉 마모가 적고, 더 작은 호, 열 부하, 더 낮은 전류에서 작동 할 때 자연스럽게 더 긴 수명이 있습니다.

3. 열 생성을 줄이고 시스템 안정성을 향상시킵니다. 350A 릴레이의 경우조차 내부 접촉 저항이 너무 높지 않지만 200a에서 작동 할 때 상대적인 열 발생이 상대적으로 낮아서 전체 시스템의 열 관리에 도움이됩니다.

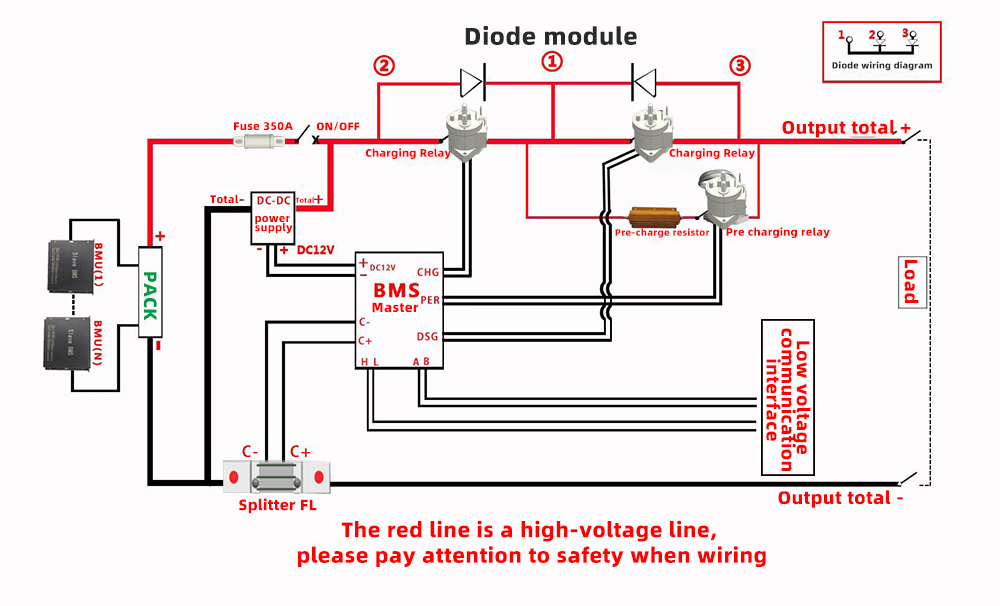

통합 전원 공급 장치 : 고전압 상자의 안정적인 작동을 보장합니다.

우리는 DC-DC 모듈을 사용하여 배터리에서 직접 전원을 공급하지 않았습니다. 일부 사람들은 상업용 배터리 저장 시스템의 연장 된 비 활동으로 인해 호스트를 시작할 수 없기 때문입니다.

퓨즈 보호 : 350A 퓨즈 (향상된 안전성을위한 정격 용량의 두 배).

1. 서지 저항 기능이 높을 수 있습니다. 배터리를 자주 시작하는 데 큰 이점이 있습니다.

2. 오 탐지 차단기를 줄이고 시스템 연속성을 향상시킵니다. 전류 변동 또는 단기 과부하가 발생하면 충분한 퓨즈 (예 : 200A)가 사용되면 실수로 융합하고 시스템 종료를 유발할 수 있습니다.

3. 열 생성을 줄이고 열 안정성을 향상시킵니다. 350A 퓨즈는 200a의 전류에서 작동 할 때 열이 적어 전체 시스템의 열 관리 및 신뢰성을 향상시킵니다.

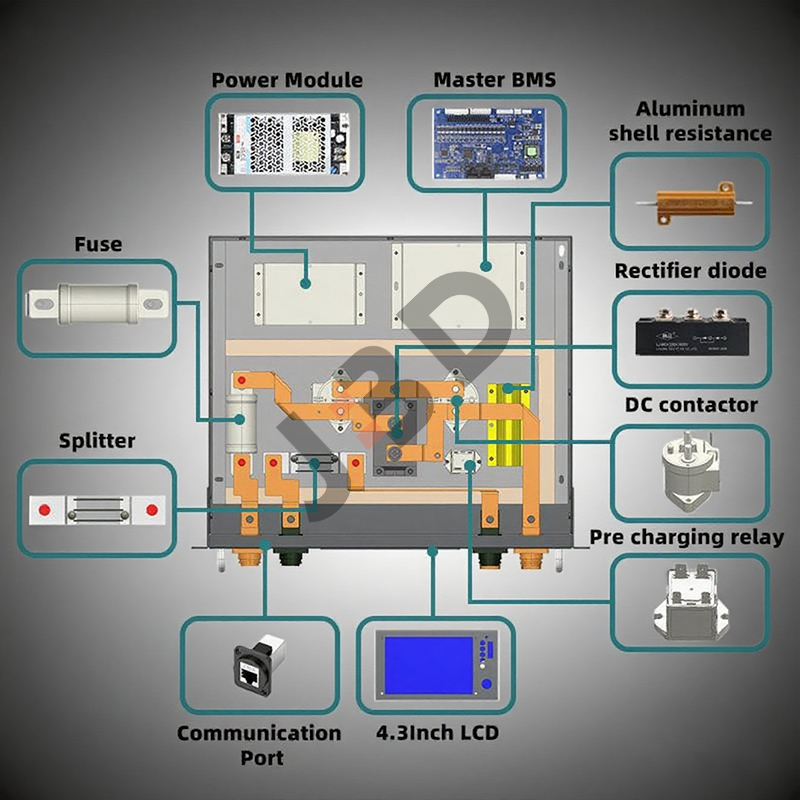

강력한 내부 커넥터 : 2.0mm 두께의 구리 연결 플레이트는 최소 열 발생으로 고전류 흐름을 보장합니다.

구리선에 대한 장점 : 1. 고전류에 적합한 더 강한 전류 운반 용량. 2. 우수한 열 소산, 빠른 열 소산

3. 높은 기계적 강도/안정성, 쉽게 변형되지 않음 4. 접촉 저항이 낮아짐 (큰 크림 핑 영역으로 인해)

마스터 BMS 통신 프로토콜 : 원활한 통합을위한 Pylon Standard.

현재 시장의 주류 커뮤니케이션 프로토콜 중 하나

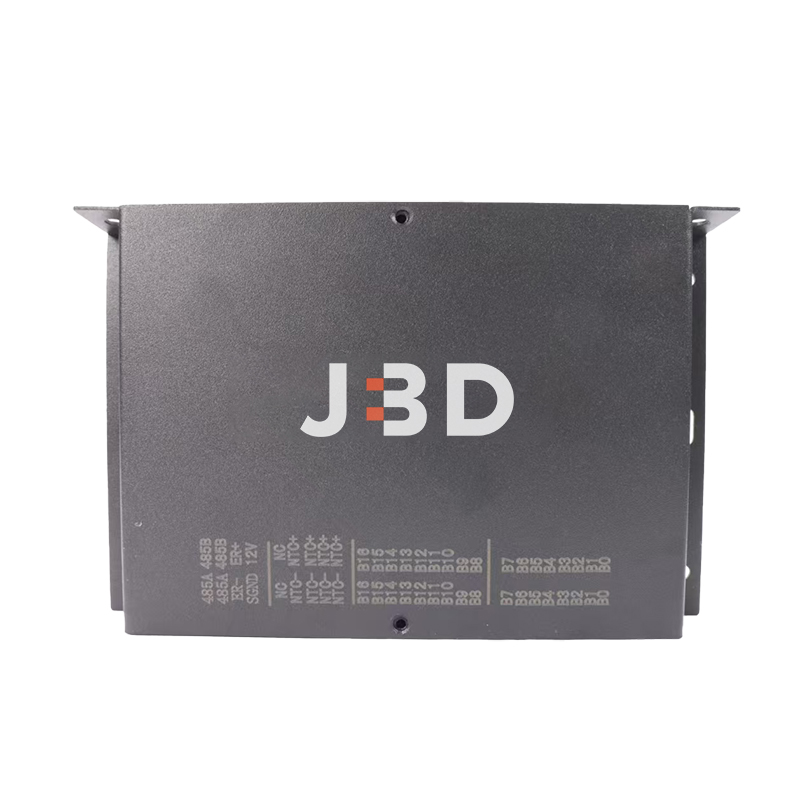

슬레이브 BMS 사양 :

최대 시리즈 연결 : 최대 18 개 단위. (16 세 이내 선택 제안)

리튬 철 포스페이트 배터리의 총 세포 수는 270을 초과해서는 안됩니다.

3 원 리튬 배터리의 총 세포 수는 230을 초과하지 않아야합니다.

셀 구성 : 10S – 16S 배터리 문자열을 지원합니다.

밸런싱 방법 : 최적의 셀 성능을 위해 2A 전류와 활성 밸런싱.

1. 전체 배터리 팩의 일관성을 향상시킵니다 2. 배터리 수명 연장 3. 충전 및 배출 효율성을 향상시킵니다

4. 보안 향상 5. 더 빠른 시스템 응답 속도 6. 마더 보드 부하를 줄이고 시스템 확장 성 향상

인버터 호환성 및 커뮤니케이션 :

지원되는 인버터 브랜드 : Dey, Goodwe, Sofar, Solis, Megarevo, Hyxipower, Kingpan, Growatt 및 Pylon 프로토콜을 사용한 인버터.

배터리 셀 호환성 :

신뢰할 수있는 성능을 위해 LIFEPO4 및 A 등급 Li- 이온 셀을 지원합니다. LifePO4 배터리를 선택하는 것이 더 안전합니다

사용자 인터페이스 :

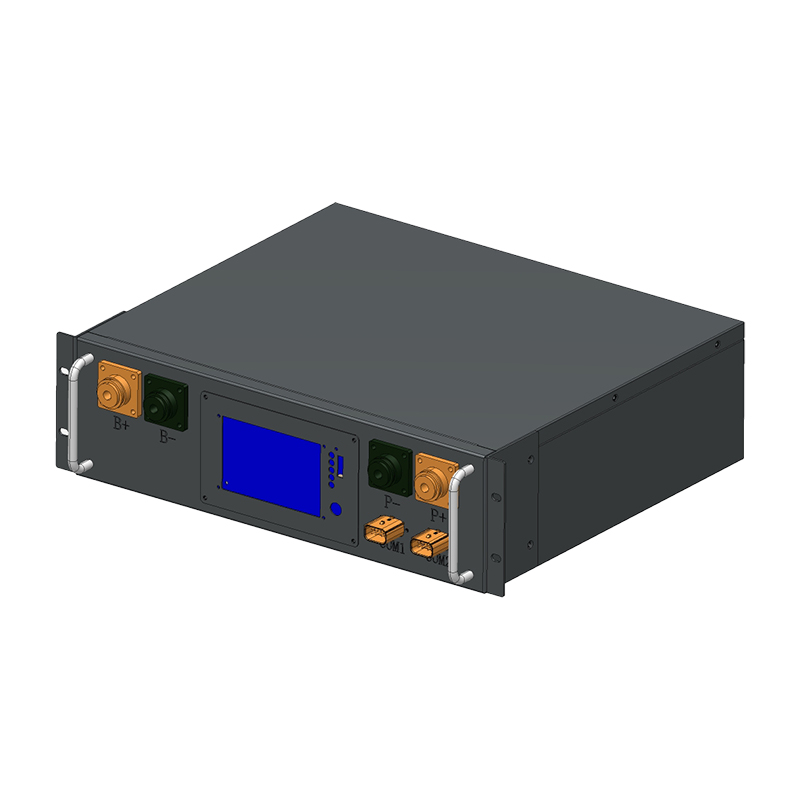

직관적 인 컨트롤이 장착 된 4.3 인치 터치 스크린 및 실시간 모니터링을위한 LED 전원 표시기.

애프터 송금 지원 :

학년 배터리 사용자 : 전문가 엔지니어 인 Mark로부터 3 년간의 무료 원격 기술 지침을받습니다.

학년 B 배터리 사용자 : 매개 변수를 구성하고 시스템 기능을 보장하기위한 일회성 설정 지원.

상당한 위험이 있기 때문에 품질이 좋지 않은 배터리를 사용하여 고전압 시스템을 만드는 것이 좋습니다. 과도한 배터리 전압 차이, 일관되지 않은 내부 저항 및 다른 용량으로 인해 시스템이 과열되고 화재의 위험을 초래할 수 있습니다.
